Đồng hồ đa chức năng hiển thị Led dòng GF7A của Hanyoung

– Đèn LED trắng có độ sáng cao được sử dụng để cải thiện khả năng nhìn thấy.
– Bảo trì dễ dàng trong tình trạng đấu dây đầu cuối bằng cấu trúc riêng biệt.
– Cải thiện độ bền và thiết kế bằng cách áp dụng tấm che acrylic ở phần mặt trước.
– Nắp bảo vệ cho phần trước và cho vị trí đấu dây ở phía sau. (Tùy chọn)
– Bổ sung / phân đoạn, bù mất điện / thiết lập lại nguồn, và ngõ vào điện áp / ngõ vào không có điện áp với công tắc sâu ở bên hông.
– Vị trí thập phân, lựa chọn chức năng bộ đếm / hẹn giờ, và lựa chọn on-delay / off-delay của ngõ ra điều khiển có sẵn.
– Điện áp nguồn: 100 – 240 V a.c. 50/60 Hz.

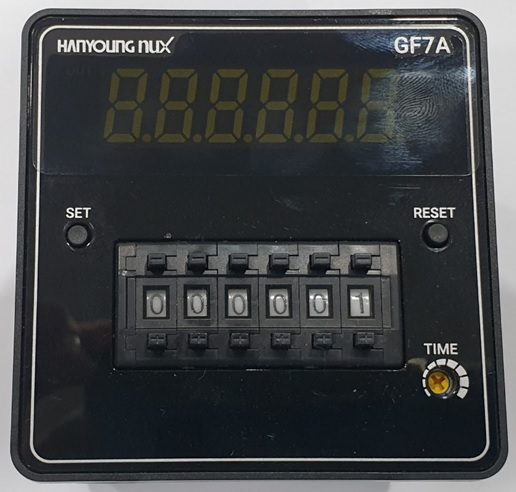

Hình ảnh mặt hiển thị

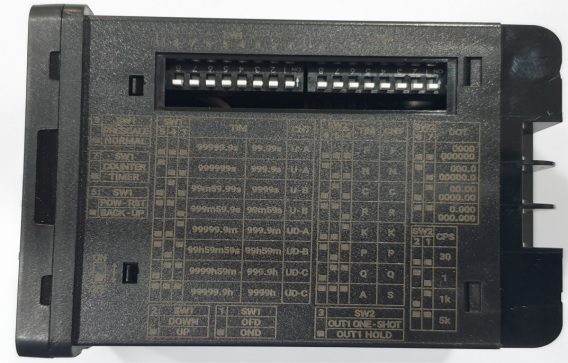

Hình ảnh nút gạt cài đặt ( nằm bên hông phải của đồng hồ)

Đấu nối với cảm biến đếm số lượng chạy trên băng tải( ta dùng với cảm biến quang).

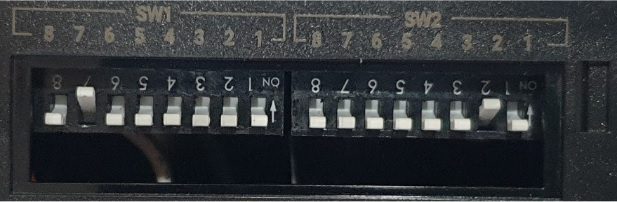

Với chức năng đếm số lượng:

– Cài chế độ Counter : SW1 (pin7 = ON).

– Tỉ lệ đếm 1-1: SW1 ( pin 8 = OFF).

– Cài tốc độ đếm 1 Hz: SW2 (pin1 = OFF, pin2 = ON).

– Đếm lên U-A:   SW2 (pin 4-5-6 = OFF).

Đo độ dài với Encoder.

Với chức năng đo độ dài thông qua nhận xung Encoder, ta cần qui đổi hệ số xung để cài cho đồng hồ GF7A, ví dụ:

– Encoder 100 xung/1 vòng,

– Độ dài tương ứng 1 vòng quay Encoder là 492 cm, hệ số ta tìm được là 4,92. Và ta cần hiển thị ra mét có số lẽ. Ta cài như sau:

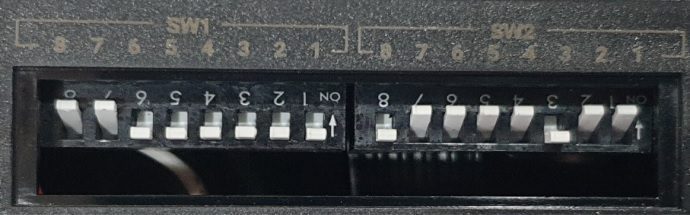

• Bộ đếm cài Scale: SW1 ( pin 8 = ON).
• Bộ đếm ở chế độ Counter: SW1 ( pin7 = ON).
• Tốc độ nhận xung 5K: SW2 ( pin 1-2 = ON).
• Chế độ đếm UP-DW: SW2 ( pin 4-5-6 = ON).
• Cài hiển thị lẽ hai số: SW2 ( pin 8 = OFF, pin 7 =ON).

• Cài đặt hệ số 4,92:
  • Bật nguồn.
  • Nhấn phím SET để vào cài đặt.
  • Nhấn phím cơ cho ra số 000492
  • Nhấn phím SET cho khi ra 0004.92
  • Nhấn RESET quay về màn hình đo.
